网卡多队列技术学习

一、简介

网卡多队列是一种技术,最初是用来解决 网络IO 的 QoS (Quality Of Service)问题。网卡多队列需要硬件和驱动同时支持。网卡多队列驱动将各个队列通过将中断绑定到不同的核上,从而解决网络I/O带宽升高时单核CPU的处理瓶颈,提升网络PPS和带宽性能。经测试,在相同的网络PPS和网络带宽的条件下,与1个队列相比,2个队列最多可提升性能达50%到100%,4个队列的性能提升更大。

二、启用网卡多队列

2.1、网卡是否支持多队列

2.1.1、ethtool方式验证

安装指令为:yum -y install ethtool net-tools

[root@bugwz /]# ethtool -l eth0
Channel parameters for eth0:
Pre-set maximums:
RX: 0
TX: 0
Other: 1
Combined: 8 # 最大支持设置的网卡队列数
Current hardware settings:
RX: 0
TX: 0
Other: 1
Combined: 8 # 当前eth0启动的网卡队列数

2.1.2、lspci指令验证

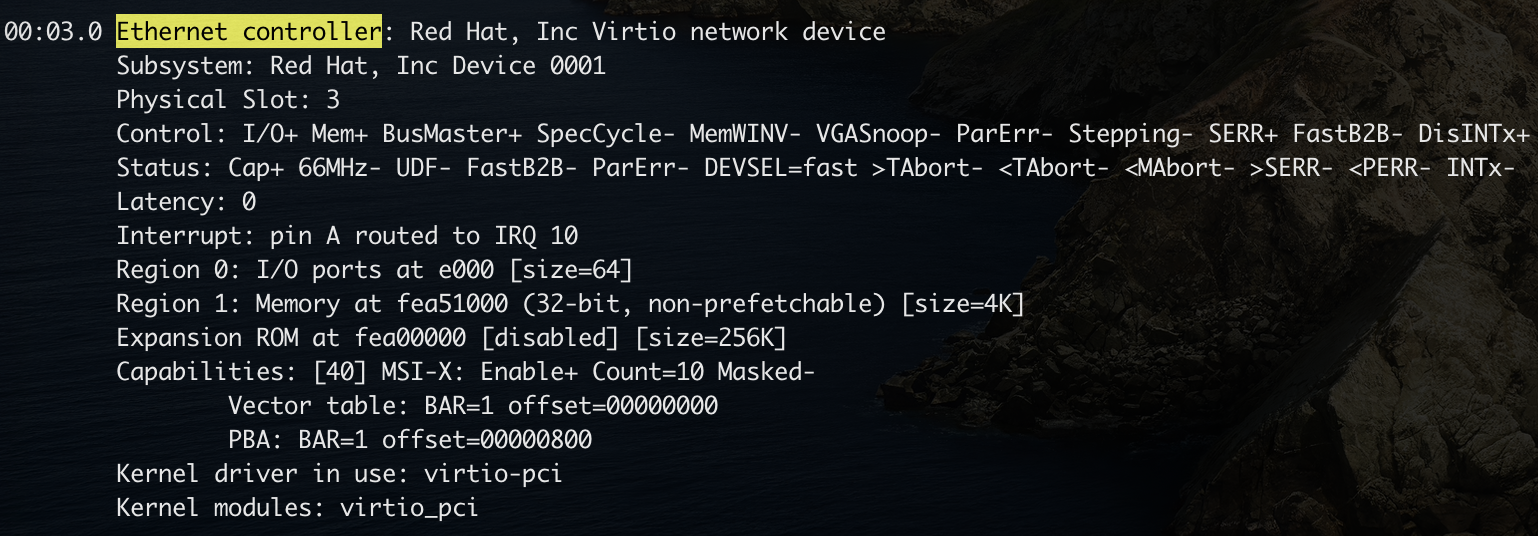

查看硬件是否支持网卡多队列,使用指令lspci -vvv(安装指令为:yum -y install pciutils),查看Ethernet controller项目信息中是否存在MSI-XEnable+并且Count > 1,如果存在的话则该网卡支持网卡多队列;

Ethernet controller

2.2、是否启用了网卡多队列

2.2.1、ethtool指令验证

使用ethtool工具查看是否开启了网卡多队列

[root@bugwz /]# ethtool -l eth0
Channel parameters for eth0:
Pre-set maximums:
RX: 0
TX: 0
Other: 1
Combined: 8 # 最大支持设置的网卡队列数
Current hardware settings:
RX: 0
TX: 0
Other: 1
Combined: 8 # 当前eth0启动的网卡队列数

2.2.2、/proc/interrupts 文件验证

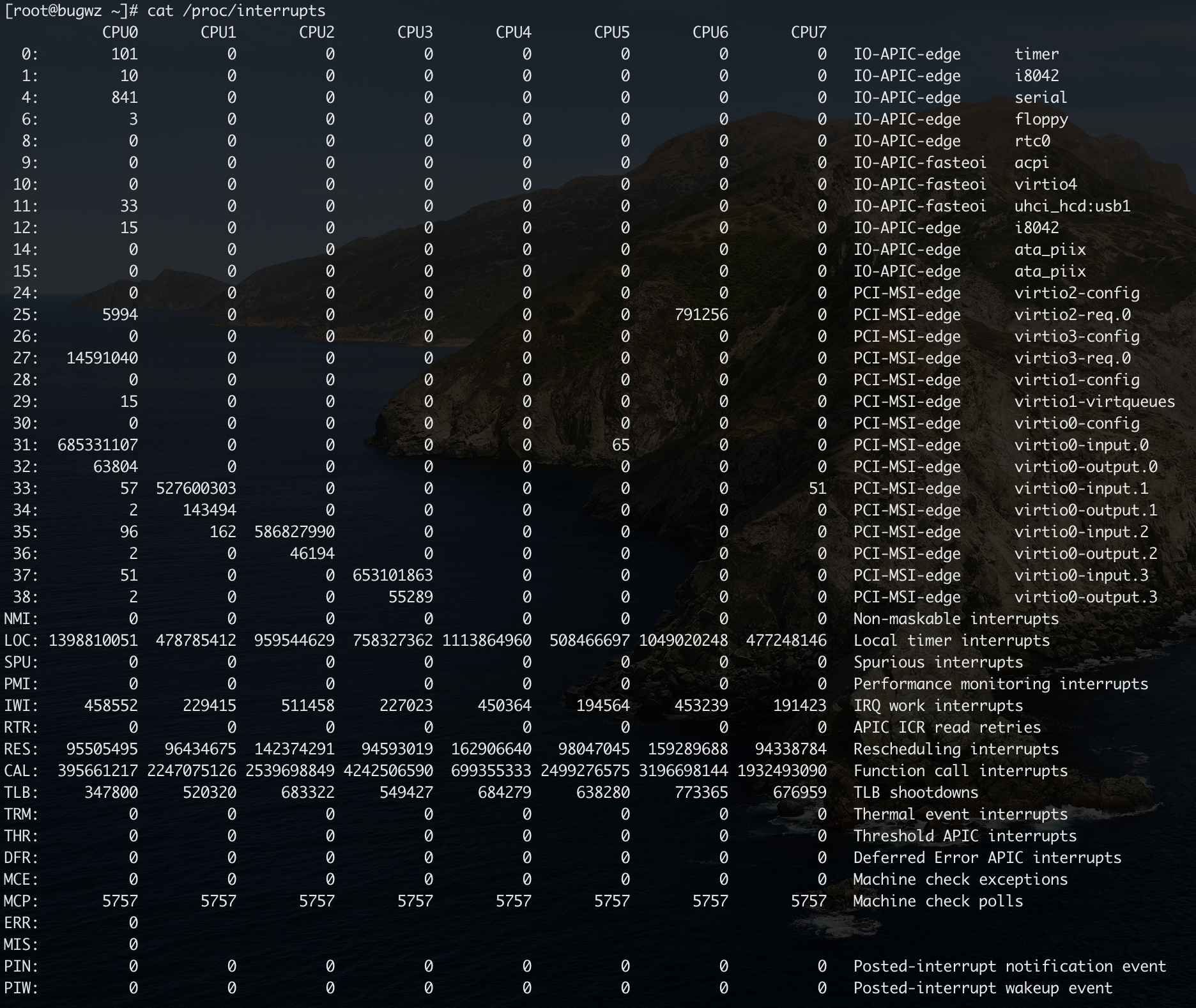

使用cat /proc/interrupts查看当前是否已经开启了网卡多队列,通过查看网卡的中断集中分布在哪些CPU上,如果分布在多个CPU上,则当前已经开启了网卡多队列。

/proc/interrupts文件

  • 第一列:IRQ号;
  • CPU 0~7:表示对应的CPU,下面对应的数值表示某个CPU在某一项上被中断的次数;
  • NMI和LOC:系统所使用的驱动,用户无法访问和配置;

2.3、开启网卡多队列

2.3.1、ethtool指令开启

使用ethtool修改启用网卡队列的数量,修改完成后再次查看如下所示:

[root@bugwz /]# ethtool -L eth0 combined 4
[root@bugwz /]# ethtool -l eth0
Channel parameters for eth0:
Pre-set maximums:
RX: 0
TX: 0
Other: 1
Combined: 8 # 最大支持设置的网卡队列数
Current hardware settings:
RX: 0
TX: 0
Other: 1
Combined: 4 # 当前eth0启动的网卡队列数

2.4、配置网卡多队列

2.4.1、手动配置

2.4.1.1、获取中断号

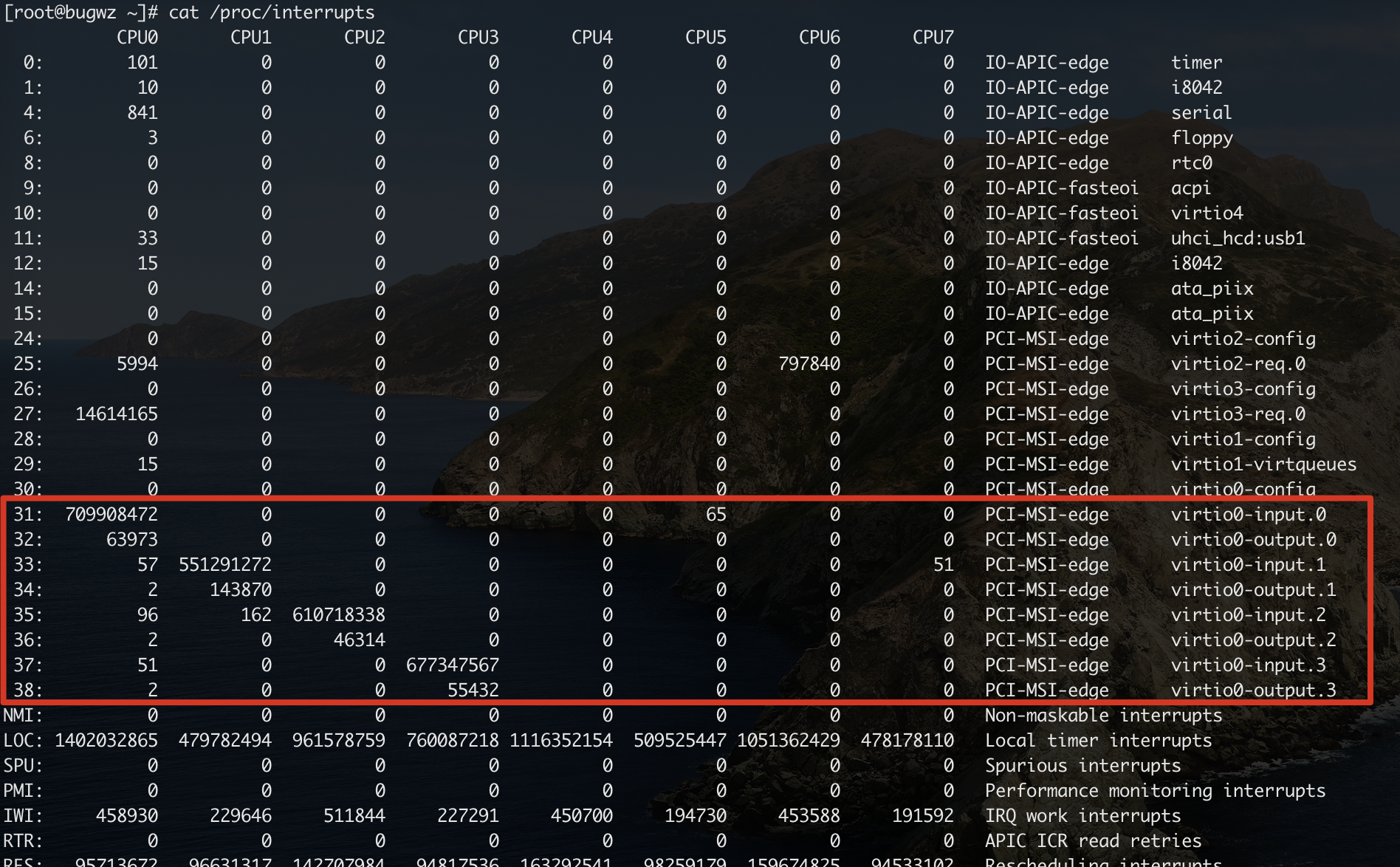

在启用了网卡多队列之后,可以通过cat /proc/interrupts指令查看对应的网卡的中断号信息;

/proc/interrupt文件

2.4.1.2、设置中断亲和性

文件/proc/irq/${IRQ_NUM}/smp_affinity为中断号为IRQ_NUM的中断绑定的CPU的情况。文件中的参数以十六进制表示,将其转换为二进制后的每一位代表一个CPU,默认值为全f,表明将中断发给所有的CPU进行处理。

如果要将对应的中断绑定到CPU 0~3上,我们可执行如下指令:

echo "1" > /proc/irq/31/smp_affinity
echo "1" > /proc/irq/32/smp_affinity
echo "2" > /proc/irq/33/smp_affinity
echo "2" > /proc/irq/34/smp_affinity
echo "4" > /proc/irq/35/smp_affinity
echo "4" > /proc/irq/36/smp_affinity
echo "8" > /proc/irq/37/smp_affinity
echo "8" > /proc/irq/38/smp_affinity

2.4.2、通过irqbalance配置

irqbalance避免所有的IRQ请求都由单一的CPU负担,从而将硬件中断分布到多处理器系统的各个处理器以便能够提高性能,安装方式为:yum -y install irqbalance

基本原理:周期计算各个CPU上的中断数量,发现不均衡时,动态通过/proc接口设置指定中断的CPU亲和性,进行绑定。当只有一个中断时,无论将这个中断绑定到哪个CPU,都会不均衡。

需要注意

  • 启动irqbalance后,手动绑定将失效;
  • 当CPU工作在最高性能模式时,irqbalance会均匀分配中断到其他CPU,节能模式时中断会集中分配到CPU0;
  • irqbalance进行均衡的粒度为不同的中断,当系统中有很多不同类型的中断,基本有用,如果只有一个中断(或者少量中断),此时irqbalance无能为力;

三、网卡单队列下的网卡软中断的均衡方案

RPS/RFS 来解决在单队列网卡下的软中断的负载绑定问题,在硬中断不均衡情况下,通过使软中断均衡,达到CPU占用均衡的目的,该功能出现在内核版本2.6.35中,由Google的两位工程师提交。

RPS(Receive Packet Steering)主要是把软中断的负载均衡到各个CPU,简单来说,是网卡驱动对每个流(针对收包过程)生成一个hash标识,这个HASH值得计算可以通过四元组来计算(SIPSPORTDIPDPORT),然后由中断处理的地方根据这个hash标识分配到相应的CPU上去,这样就可以比较充分的发挥多核的能力了。通俗点来说就是在软件层面模拟实现硬件的多队列网卡功能,如果网卡本身支持多队列功能的话RPS就不会有任何的作用。该功能主要针对单队列网卡多CPU环境。示意图如下所示:

RPS

RFS(Receive Flow Steering)是RPS的扩展,RPS只依靠hash来控制数据包,提供负载平衡,但是没有考虑到应用程序的位置(指应用程序所在CPU)。RFS目标是通过指派应用线程正在运行的CPU处理中断,增加数据缓存的命中率。示意图如下所示:

RFS

3.1、与网卡多队列的区别

  • RPS/RFS:平衡一个RX Queue软中断到不同逻辑CPU上;
  • 网卡多队列:RSS(Receive Side Scaling)是网卡的硬件特性(需要硬件支持),实现了多队列,多队列是RX/TX多个通路,分别负责各种的中断,可以将不同的流分发到不同的CPU上;

3.2、开启RPS特性脚本

#!/bin/bash
cpu_num=$(grep -c processor /proc/cpuinfo)
quotient=$((cpu_num/8))
if [ $quotient -gt 2 ]; then
quotient=2
elif [ $quotient -lt 1 ]; then
quotient=1
fi
for i in $(seq $quotient)
do
cpuset="${cpuset}f"
done
for rps_file in $(ls /sys/class/net/eth*/queues/rx-*/rps_cpus)
do
echo $cpuset > $rps_file
done

四、相关指令

4.1、观察中断变化

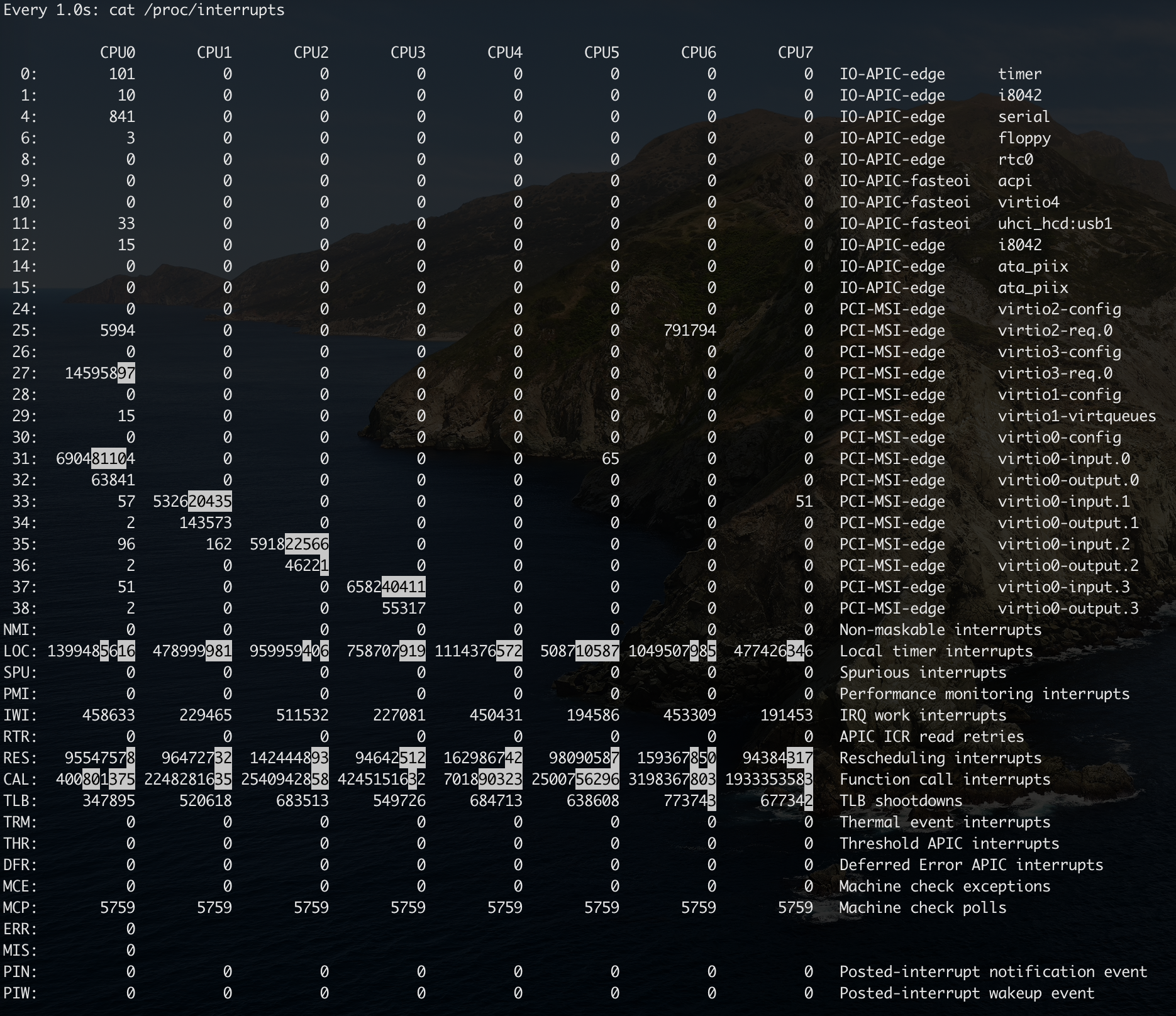

可以使用watch指令组合/proc/interrupts文件查看中断的变化情况:watch -d -n 1 cat /proc/interrupts,参考信息如下所示:

/proc/interrupts文件变化

4.2、分析CPU的处理耗时

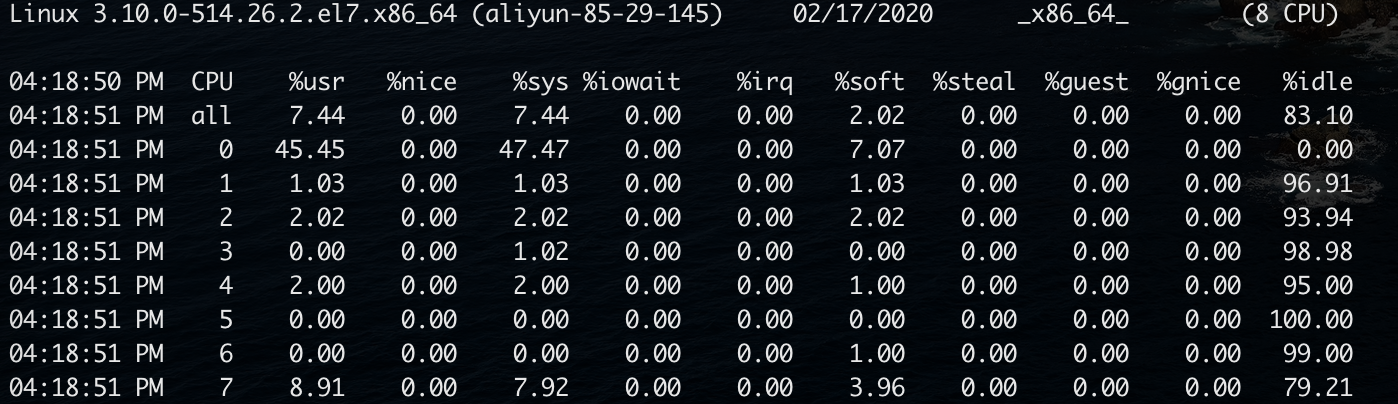

使用mpstat -P ALL 1分析CPU在处理各种类型上所花费的时间比例,可用于分析CPU是否忙于处理中断(对应项为:%irq),参考如下图所示;

mpstat展示

4.3、分析CPU的各类利用率

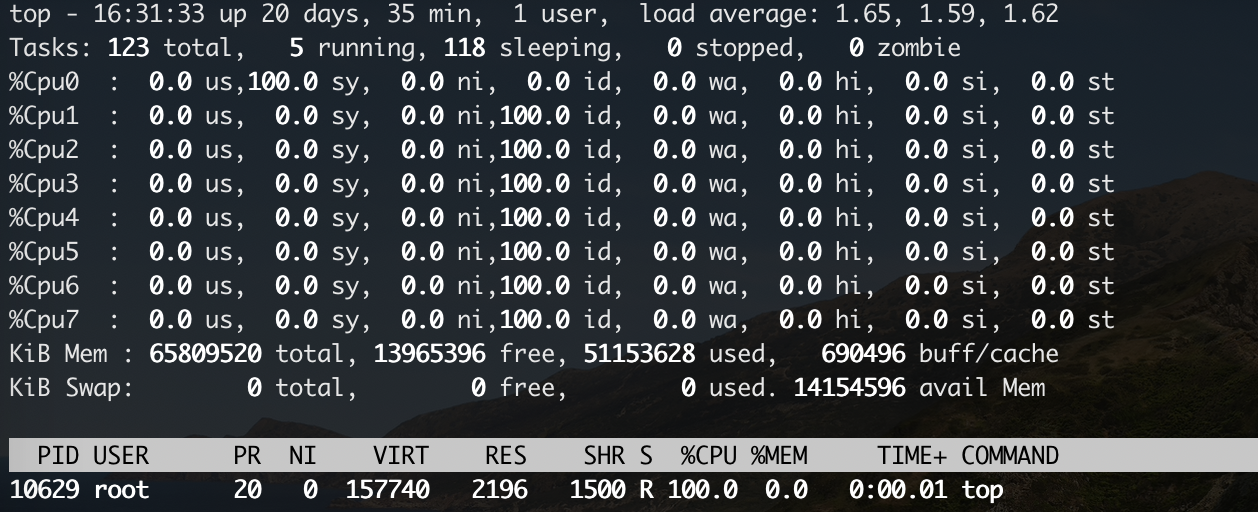

使用top指令后,按1显示各个CPU的各项利用率分布详情,参考如下图所示:

top展示

4.4、设置进程的CPU亲和性

# 查看进程的CPU亲和性
[root@bugwz ~]# taskset -p 13716
pid 13716's current affinity mask: ffffffff

# 设置进程的CPU亲和性
[root@bugwz ~]# taskset -p 1 13716
pid 13716's current affinity mask: ffffffff
pid 13716's new affinity mask: 1

# 将一个进程绑定到多个CPU上
[root@bugwz ~]# taskset -p -c 1,3 13716
pid 13716's current affinity list: 0
pid 13716's new affinity list: 1,3

[root@bugwz ~]# taskset -p -c 1-7 13716
pid 13716's current affinity list: 1,3
pid 13716's new affinity list: 1-7
